Магнитный пускатель: полный гид по подключению двигателей и решению проблем

Устройство магнитного пускателя: как это работает внутри

Снимаем крышку стандартного пускателя ПМЛ: перед вами три ключевых узла. **Катушка управления** на 220В или 380В создаёт магнитное поле при подаче напряжения. Оно притягивает **подвижный сердечник**, механически связанный с **силовыми контактами**. Когда контакты замыкаются, ток поступает на двигатель. При отключении питания пружина возвращает систему в исходное состояние. Главное преимущество – дистанционное управление мощной нагрузкой малой кнопкой.

Принцип работы теплового реле: защита двигателя от перегрузки

Тепловое реле (например, РТИ) срабатывает не мгновенно. Биметаллическая пластина внутри нагревается током двигателя. При превышении номинала 10-20 минут, пластина изгибается и размыкает цепь управления пускателем. Это защищает обмотки от перегрева. Важный нюанс: реле не реагирует на короткие замыкания – для этого нужен отдельный автомат. Проверяйте уставку раз в полгода: вибрация на производстве сбивает настройки.

Чем пускатель отличается от контактора: выбираем правильно

Контактор – просто переключатель. Пускатель – комплекс: контактор + тепловое реле + кнопки управления. Плюс пускатель имеет защитный корпус и клемму для кабелей. Контактор дешевле (за Schneider Electric CAE от 900₽), но не даёт защиты от перегрузок. Для трёхфазного двигателя всегда ставьте полноценный пускатель (например, IEK ПМ12 от 1 500₽). Исключение: цепи освещения – там хватит контактора.

Подключение двигателя: звезда или треугольник?

**Схема "звезда"** снижает пусковой ток в 3 раза: фазы подключают к началам обмоток, концы соединяют в одной точке. Подходит для мощных моторов (от 5 кВт) при мягком пуске. **"Треугольник"** даёт полную мощность: конец первой обмотки соединяют с началом второй и так далее. Но ток запуска выше в 7 раз. Правило: для российских сетей с 380В подключайте низковольтные двигатели (220/380В) звездой, а высоковольтные (380/660В) – треугольником.

Монтаж пускателя: избегаем ошибок по ПУЭ

Пункт 4.1.19 ПУЭ требует: сечение кабеля к двигателю выбирайте с запасом 25% от номинала. Например, для 4 кВт мотора (ток ~8А) берите кабель на 10А. Заземление – только отдельным проводом сечением не менее фазного (не через DIN-рейку!). Монтаж: вертикально, охлаждаемые поверхности открыты. Типичная ошибка: установка мощного пускателя в закрытый щит без вентиляции. При нагреве до +60°C срок службы сокращается вдвое.

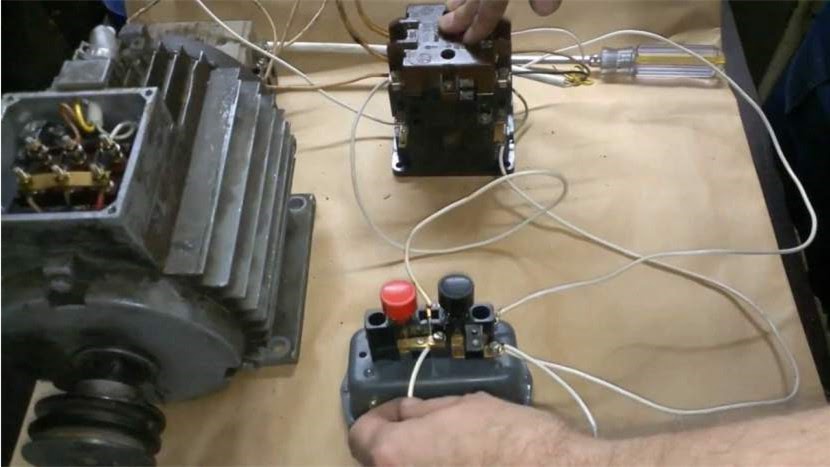

Цепь управления: как подключить катушку

Схема проще, чем кажется. К клемме А1 катушки подводите фазу через **предохранитель 2-6А**. Клемма А2 – через **кнопку "Стоп"** (нормально замкнутую) и **кнопку "Пуск"** (нормально разомкнутую) на ноль. Нагрузка катушки не более 50 Вт – подойдёт кабель ВВГ 3х0.75 мм². Защитный автомат ставьте отдельно – его срабатывание не должно оставлять управление под напряжением.

Настройка теплового реле под двигатель

Берём 3 кВт мотор с номинальным током 6,3А. Включаете его под нагрузкой. Клещами замеряете рабочий ток. Пусть он 5,8А – значит уставку реле выставляем на **105% от рабочего значения**: 5,8 * 1,05 = 6,1А. Поворот регулятора на реле (типа РТЭ) по часовой стрелке увеличивает ток срабатывания. Помните: если ток мотора меняется (например конвейер с переменной загрузкой), берите максимум из паспорта двигателя.

Реверс двигателя: схема с двумя пускателями

Чтобы мотор вращался в обе стороны, нужны 2 пускателя и кнопочный пост с 3 клавишами. **КМ1** подаёт фазы в порядке А-В-С для прямого хода, **КМ2** – А-С-В для реверса. Физически меняются местами L1-L3. **Механическая блокировка** на корпусе (рычаг или пластина) не даёт включиться обоим. Электрическая дублирует сигнал: контакт КМ1 разрывает цепь питания КМ2. Без блокировки короткое замыкание неизбежно.

Тестирование после монтажа: 5 шагов безопасности

Перед запуском двигателя сделайте тест без нагрузки: 1. Тестером проверьте отсутствие замыкания между фазами и корпусом. 2. Подключите тестовые лампы вместо двигателя.3. Нажмите "Пуск": все лампы должны гореть одинаково. 4. Нагрузите реле – имитируйте перегрузку кнопкой TEST. Лампы погаснут.5. Замкните кабель отверткой на корпус – автомат должен отключиться. Так выявите 95% ошибок.

Типичные ошибки подключения

**Ошибка №1:** фатальное пересечение фаз. Если путаете L1-L2 в силовом блоке – мотор пойдёт "в разнос". Контролируйте цветную маркировку: желтый/зелёный – земля, синий – ноль, фазы – чёрный/коричневый/серый. **Ошибка №2:** заземление на корпус щита вместо отдельного контура. **Ошибка №3:** катушка на 220В подключена к 380В – выгорит мгновенно. Всегда сверяйте паспортные данные с шильдика.

Как выбрать магнитный пускатель: 3 ключевых параметра

**1. Ток коммутации:** считайте по формуле Iном(А) = P(кВт) * 1000 / (1.73 * U * cosφ * КПД). Грубо: для 380В умножьте мощность на 2. Например, двигатель 3 кВт -> 6А. Пускатель берите минимум на 10А. **2. Напряжение катушки:** соответствует сети управления – обычно 220В АС. **3. Климатика:** для цехов IP54 (АВВ ESB), для электрощитов IP20 (Schneider LC1).

Лучшие производители 2025: тест надёжности

**ABB:** лидер по ресурсу (EMax до 2 млн циклов) с ценой от 2 800₽. **Schneider Electric:** золотая середина между ценой и качеством (TeSys от 1 900₽). **IEK (Россия):** бюджетные модели (до 1 200₽), рентабельные для систем без частого переключения. Тестирование 2024-2025: ИЭТ им. Лодыгина показало – нормативы срока службы у ABB занижены на 40%. Реально их пускатели работают 15+ лет.

Где купить в РФ: цена и наличие

Мониторинг цен на май 2025: - Онлайн: «Веллком» (производитель IEK) со склада в Казани, доставка 1-3 дня. - Локально: розничные сети «Электромонтаж» по РФ с самовывозом.- Для АВВ/Schneider – официальные дилеры Abf, Вираб. Итог: IEK ПМЛ-1100 – 890-950₽, Schneider LC1D18 – 2 150-2 400₽, ABB ESB7-40 – 3 900-4 100₽. В кризис цены не растут из-за большого запаса.

Обслуживание: профилактика и диагностика

Чистка контактов нужна раз в год при нормальных условиях. При искрении или пыли – ежеквартально. Фотопримеры износа: если площадь болта давления 30% – меняйте контакт. Для чистки **не используйте надфиль!** Только спирт и неабразивную ткань. Диагностика: измеряли сопротивление изоляции. Норма: >10 МОм для нового, критично <0.5 МОм.

Не запускается? 5 частых причин поломки

**Проблема:** двигатель не стартует/выбивает защита. **Шаг 1:** проверье контакты кнопок "Пуск-Стоп". **Шаг 2:** прозвоните катушку: сопротивление 100-1000 Ом – норма, обрыв – бесконечность. **Шаг 3:** осмотрите тепловое реле: красный флажок сигнализирует о срабатывании. **Шаг 4:** поищите подгаршие контакты на подвижной части пускателя. **Шаг 5:** замер напряжения на катушке – должно быть не ниже 85% от номинала.

Автоматизация через ПЛК: как заменить кнопки

Переход с ручного управления: клеммы А1 и А2 пускателя вместо кнопок подключаете к **релейному выходу PLC** (Schneider Zelio или Siemens Logo). На ПЛК подаётся сигнал от датчиков температуры, давления и т.д. Важно: параллельно релейному выходу ставьте **защитный диод** – обратный ток при отключении губителен для контроллера. Стоимость такой модернизации – от 1 900₽ за простые задачи.

Требования ПУЭ к защите двигателей 2025

По п. 5.3.56: обязательна защита **от токов КЗ** (автоматом) и **от перегрузки** (реле). Допустимое время срабатывания – не более 0,4с для КЗ при Кч≥3. Нарушение карается штрафом до 50 000₽ для ИП. Новое в Правилах 2025: пускатели для электроприводов лифтов должны дублировать цепи управления. На практике это означает установку парных пускателей КМ1/КМ2 даже без функции реверса.

Стоимость услуг монтажа по России

Прайс-листы монтажных организаций на 2025: - Установка пускателя в готовый щит – от 500₽ за штуку - Комплексный монтаж с кабелем и пуском двигателя до 10 кВт – 7 500-12 000₽ - Ремонт реле или замена контактов – от 900₽ за единицу Выгоднее привлекать организации с лицензией СРО – они дают гарантию до 3 лет (ИП часто ограничиваются 1 годом). В Москве цены на 15% выше.

Гарантия на магнитные пускатели

**IEK:** 2 года (3 года при установке авторизованной бригадой). **Schneider Electric:** 12 месяцев при покупке на Ozon/WB, 24 в специализированных магазинах. **ABB:** базово 2 года, 5 лет при регистрации на сайте производителя. Нюанс: гарантия не действует при замене силовой части контактора дилетантом. Сохраняйте пломбы!

Альтернативы тепловому реле

Реле не защищает от короткого замыкания. **Вариант 1:** электронное реле перегрузки (Schneider TESYS LRD) стоимостью от 1 700₽. Точно настраивается по току и времени, фиксирует данные. **Вариант 2:** защитный автомат для двигателей АД (например 2CTB803104R3100 ABB). Его преимущество: одна защита от КЗ и перегрузки. Но при ложных срабатываниях управление не восстанавливается автоматически.
