Арматура для фундамента дома: как выбрать и рассчитать

Фундамент редко выглядит сложной конструкцией: бетонная лента или плита, внутри которой спрятан металлический каркас. Но именно здесь часто возникает вопрос, который нельзя решать «на глаз»: какой диаметр арматуры взять, сколько стержней заложить и сколько металла потребуется на весь фундамент?

Ошибка может быть неочевидной. Слишком тонкая или неправильно расположенная арматура снижает способность конструкции воспринимать растяжение, а избыточное армирование не всегда делает фундамент лучше — зато увеличивает расход стали. Поэтому начинать стоит не с покупки прутков, а с понимания того, как работает армирование.

Зачем фундаменту арматура

Бетон хорошо сопротивляется сжатию, но значительно хуже работает на растяжение. В фундаменте возникают изгибающие и растягивающие усилия: из-за веса здания, неравномерной осадки грунта, морозного пучения и других воздействий. Стальной каркас принимает значительную часть этих усилий и помогает бетону работать как единой железобетонной конструкции.

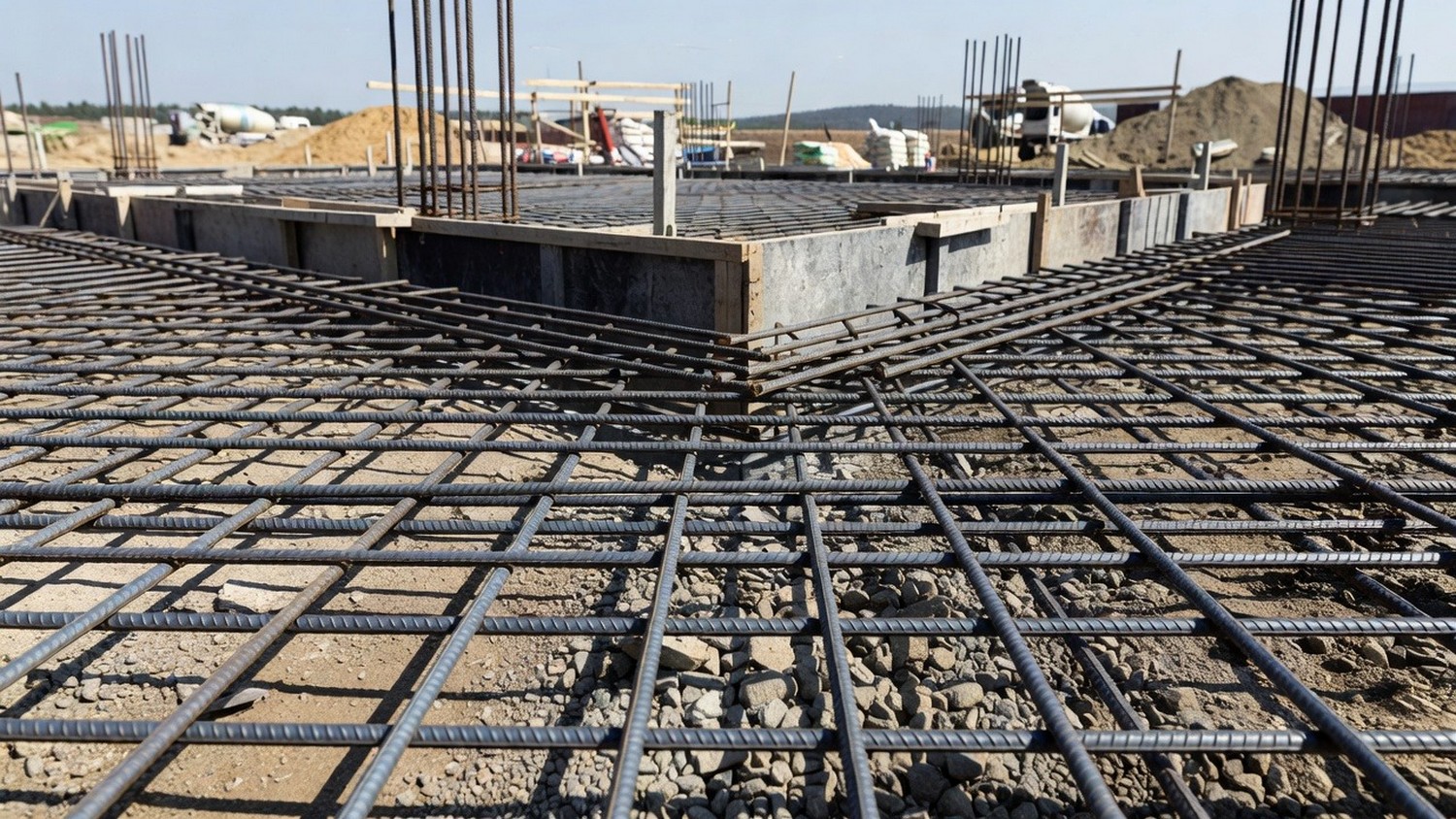

Для ленточного фундамента обычно формируют пространственный каркас из продольных рабочих стержней и поперечных элементов. Рабочая арматура располагается в зонах, где возникают основные растягивающие напряжения, а хомуты удерживают стержни в проектном положении и обеспечивают совместную работу каркаса.

Для большинства частных железобетонных конструкций применяют стержни периодического профиля классов А400, А500 и А600; конкретный класс выбирают по проекту и условиям эксплуатации. Если после расчета известен нужный диаметр и класс стали, подобрать металл по этим параметрам можно, например, на https://www.rts-msk.ru/, не заменяя проектный расчет выбором «универсального» прутка.

Какую арматуру выбрать для фундамента

Для рабочей продольной арматуры частного дома часто используют рифленую сталь А500С. Периодический профиль улучшает сцепление с бетоном, а индекс «С» указывает на возможность применения сварных соединений в соответствии с требованиями к технологии сварки. Однако сам факт наличия такой маркировки не означает, что каркас обязательно нужно сваривать: в частном строительстве его часто собирают вязальной проволокой.

Поперечные элементы имеют другую задачу, поэтому их сечение обычно меньше. В проектных решениях для них может применяться гладкая А240 либо периодический профиль меньшего диаметра. СП 63.13330 допускает для поперечного и косвенного армирования А240, А400, А500, В500 и Вр500 в зависимости от конструкции.

Ориентировочно для обычной ленточной конструкции можно встретить такие сочетания:

Это не универсальная схема для любого дома. Диаметр и количество продольных стержней зависят от размеров фундамента, нагрузки от здания, грунта, длины участков и принятой конструктивной схемы. Нельзя определить необходимое армирование только по этажности дома.

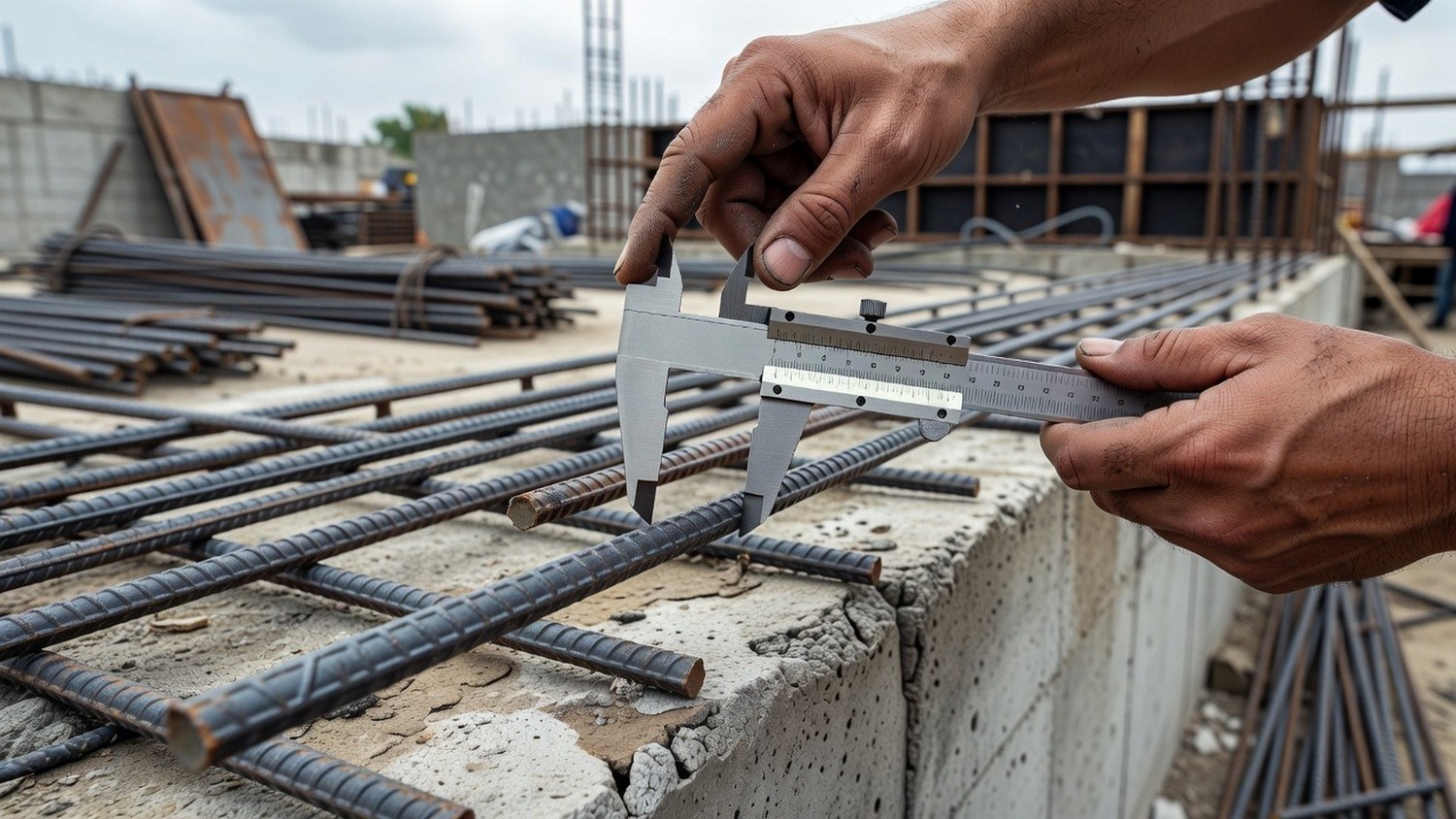

Как определить диаметр рабочей арматуры

В частном строительстве Ø12 мм часто оказывается отправной точкой для ленточного фундамента, но считать этот размер обязательным для любого здания неправильно. Для более тяжелых конструкций или неблагоприятных условий может потребоваться Ø14 или Ø16 мм, а в другом проекте расчет даст иной результат.

Последовательность выбора выглядит так:

1. Определяют тип и геометрию фундамента.
2. Собирают нагрузки от стен, перекрытий, кровли и других конструкций.
3. Учитывают характеристики грунта и условия работы основания.
4. Рассчитывают требуемую площадь рабочей арматуры.
5. Подбирают диаметр и количество стержней.
6. Проверяют защитный слой, расстояния между стержнями, анкеровку и стыки.

Именно поэтому увеличение диаметра «с запасом» не заменяет расчет. Четыре стержня меньшего диаметра и несколько более толстых прутков — это разные варианты армирования, и сравнивать их только по массе металла некорректно.

Для плитного фундамента логика тоже отличается: там обычно работают две сетки — верхняя и нижняя, а стержни распределяют по площади плиты. Поэтому схема для ленточной основы не переносится на плиту простым увеличением количества прутков.

Как рассчитать количество арматуры

Когда схема уже определена, подсчет материала становится гораздо проще. Сначала считают длину всех рабочих стержней, затем хомуты и дополнительные элементы.

Для простой прямоугольной ленты с четырьмя продольными стержнями расчет можно представить так:

Длина рабочей арматуры = общая длина ленты × количество продольных стержней.

Например, если суммарная длина ленты составляет 40 м, а в каркасе предусмотрено четыре продольных стержня, базовая длина рабочей арматуры составит 160 м. Затем добавляют участки на нахлесты, анкеровку, угловые усиления и другие элементы, предусмотренные схемой.

Количество хомутов считают иначе:

Количество хомутов ≈ длина участка / шаг хомутов + 1.

После этого определяют длину одного хомута с учетом размеров каркаса, защитного слоя и длины загибов. Полученное значение умножают на количество хомутов.

Перевести погонные метры в массу можно по теоретической массе погонного метра стержня. Для расчета используют зависимость:

m ≈ d² / 162,

где m — масса 1 м стального стержня в килограммах, d — диаметр в миллиметрах.

Так, метр арматуры Ø12 имеет массу примерно 0,89 кг. Если расчетная длина рабочих стержней после учета стыков и выпусков составила 180 м, их масса будет около 160 кг.

Покупать металл ровно по математическому минимуму тоже не стоит. Раскрой прутков не всегда позволяет использовать каждый метр без остатка, поэтому итоговую потребность корректируют под стандартную длину поставляемых стержней и реальную схему раскроя.

Что нельзя забывать при сборке каркаса

Даже правильно выбранный диаметр не спасет конструкцию, если арматура расположена неправильно. Стальные стержни не должны лежать непосредственно на грунте или опалубке. Их устанавливают на фиксаторы, чтобы обеспечить предусмотренный проектом защитный слой бетона.

Защитный слой нужен не для удобства монтажа: он обеспечивает совместную работу стали и бетона, анкеровку и защиту арматуры от воздействия среды. Его величину назначают с учетом типа конструкции, диаметра и назначения стержней; для фундаментов конкретное значение зависит также от наличия бетонной подготовки и условий эксплуатации.

Особого внимания требуют углы и Т-образные примыкания ленты. Просто пересечь два прямых стержня недостаточно: армирование должно обеспечивать передачу усилий через узел. Конкретный вариант — гнутые элементы, дополнительные стержни или другое решение — задается проектом.

При сборке также контролируют:

• положение продольных стержней по высоте и ширине каркаса;
• шаг поперечных элементов;
• защитный слой со всех сторон;
• длину и расположение стыков;
• усиление углов и мест примыкания;
• надежность фиксации каркаса перед бетонированием.

Какие ошибки увеличивают расход металла и снижают надежность

Самая распространенная ошибка — выбирать арматуру только по принципу «чем толще, тем лучше». Железобетонная конструкция работает не благодаря максимальному количеству стали, а благодаря правильному соотношению бетона, арматуры и геометрии каркаса.

Не менее проблематичен обратный подход — сокращать количество стержней, менять их диаметр или увеличивать шаг хомутов без пересмотра расчета. Экономия нескольких прутков здесь может изменить работу всей конструкции.

Еще несколько типичных ошибок:

1. Арматуру укладывают на основание без фиксаторов. В результате нарушается защитный слой.
2. Прямые стержни просто пересекают в углах. Такое соединение не всегда обеспечивает необходимую передачу усилий.
3. Стыки располагают в одном месте. Концентрация соединений может быть нежелательной; расположение стыков задается проектом.
4. Путают рабочую и конструктивную арматуру. Хомуты не заменяют продольные рабочие стержни.
5. Ориентируются на расход в килограммах на кубометр бетона вместо расчета. У разных фундаментов одинаковый объем бетона может соответствовать совершенно разной схеме армирования.

Итог: от чего зависит правильный выбор

Для типового частного дома часто можно встретить ленточный каркас с продольной арматурой А500С и стержнями порядка Ø12–16 мм, а для хомутов — меньшие диаметры. Но это ориентир, а не готовое проектное решение.

Правильный расчет начинается с фундамента как части всего здания: учитываются нагрузки, размеры конструкции и свойства грунта. После этого определяют площадь и расположение рабочей арматуры, выбирают диаметр, рассчитывают хомуты, стыки и усиления, а уже затем составляют ведомость металла.

Если проект предусматривает, например, четыре продольных стержня Ø12, заменить их произвольно на два Ø16 только ради экономии или удобства нельзя. Меняется площадь стали, ее расположение и работа сечения. Поэтому главный принцип прост: сначала расчет и схема армирования, затем подсчет погонных метров и массы, и только после этого — подбор необходимого объема металла.

Для фундамента дома цена ошибки обычно намного выше стоимости нескольких дополнительных килограммов арматуры, поэтому спор о «самом универсальном диаметре» имеет смысл лишь до тех пор, пока не появился расчет конкретной конструкции.
